LaseBVC® – это цифровая метрологическая платформа объективного учета объемного расхода инертных и навалочных материалов на
конвейерном транспорте (ленточные конвейеры, пластинчатые питатели), основанная на LiDAR-технологии Light Detection And Ranging
лазерного 3D-сканирования и высокоточного измерения геометрического профиля навала в динамике (лазерные конвейерные весы).

Технология LaseBVC основана на измерении времени возврата импульсов ИК-излучения (при отражении от поверхности материала) и
скорости движения ленты. Процесс объемного 3D-сканирования не предусматривает физического контакта с продуктом и не зависит

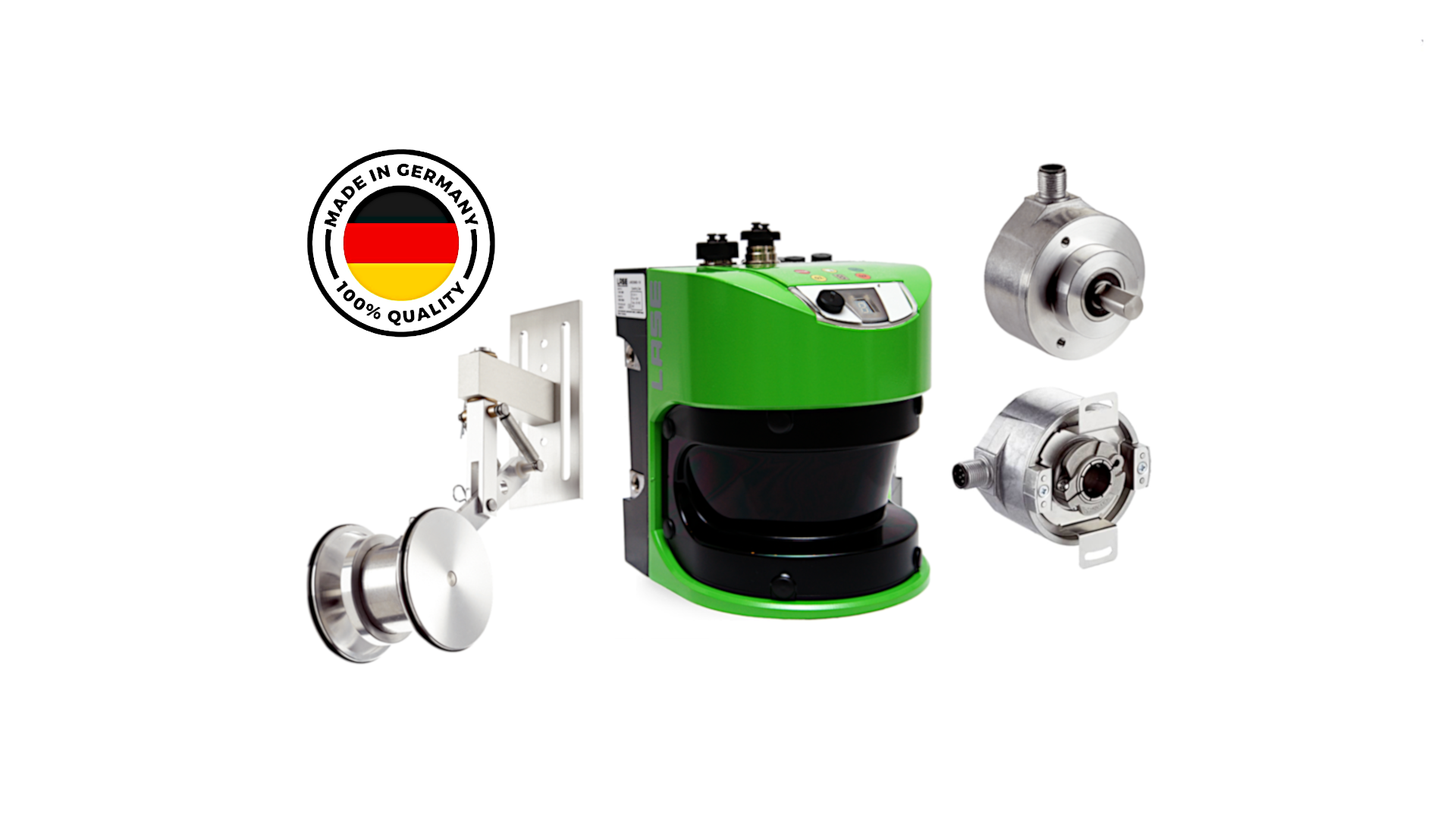

от его свойств или других факторов, имеющих большое значение при взвешивании. В базовой комплектации в LaseBVC используется
один лазерный 2D-сканер, который монтируется сверху, над конвейером (в периметре роликоопоры, на расчетной высоте удаления от
поверхности), и один датчик скорости ленты (роликовый или инкрементальный энкодер).

LaseBVC

LASE 2000D-118-H

LaseBVC

Измерительная система LaseBVC реализует динамическую схему лазерного 3D-сканирования объемного расхода сыпучих материалов
на циклично-поточном транспорте без физического контакта с продуктом. Принцип ее действия состоит в одновременном измерении
площади поперечного сечения и скорости подачи насыпного груза для оценки геометрии его внешнего профиля и расчета объема. В
системе используется высокоточный лазерный 2D-сканер LASE 2000D-118-H, он пригоден для эксплуатации в промышленных условиях
и не требует периодического обслуживания. Методика измерений сертифицирована и включена в Госреестр СИ.

Сканер-измеритель подключается на П-образной раме на открытом участке конвейерной линии с монтажной высотой не менее 0,7 м.
Он производит серию волновых импульсов в ИК-спектре (905 нм) по всей ширине насыпи и принимает их с обратным отражением от
поверхности. Полученный массив данных формирует двумерный 2D-скан-профиль сыпучего продукта, из которого вычисляется объем
подачи (расход) за контрольный интервал времени, с
учетом скорости движения ленты. При известной величине насыпной плотности
попутно рассчитывается массовый расход навала, его габаритная высота и осевое смещение в рабочем цикле. Функционал системы
позволяет
организовать подключение до четырех лазерных 2D-сканеров для одного пользовательского интерфейса.

БАЗОВАЯ КОМПЛЕКТАЦИЯ
Кол-во датчиков1Для стандартной учетной станции
Модель сканераLASE 2000D-118-H (Heated)Лазерный 2D-сканер с дополнительным обогревом
Категория материалаНасыпные и навалочные грузыРуда, уголь, щебень, песок, керамзит, щепа и подобные
Точность98 %В зависимости от объема материала и размера фракции
Типовая погрешность2 %±1 % на каждое 3D-сканирование
Монтажная высотаНе менее 0,7 мВ зависимости от ширины ленты
Скорость подачи материала30 м/сНе более
ИнтерфейсыEthernet TCP/IPДля стандартной учетной станции
Температура эксплуатации-40 °C ... +50 °CДля моделей 2D-сканеров Heated
Рабочее напряжение220 В ±10 % перем. тока50 Гц ±2,5 %

ПО ВАШЕМУ ВЫБОРУ
Дополнительная защита1Съемный металлический корпус (обзор 180°)
Дополнительное охлаждение1Внешний водяной контур (диапазон +60 °С)
Монтажная 3D-оснастка13-осная юстировочная платформа
Датчик скорости1Роликовый энкодер (контактное измерение)
Фотоконтроль ленты1HD-видеокамера общей съемки (вид сверху)
Оперативная диагностика1Сервисный ноутбук
Монтажная рама1П-образная рама (сборно-разборная конструкция)
Автономное электропитание1Дизель-генераторная станция
Интернет-подключение1Точка доступа Wi-Fi
Бизнес-платформа1Учетная система 1С (синхронизация)

Динамическая схема лазерного 3D-измерения объёма
Динамическая схема лазерного 3D-измерения объёма
Лазерный 2D-сканер LASE 2000D-118-Н
Координатный 3D-скан-профиль (3D-модель) в потоке
Главный экран графического интерфейса диспетчера
